SIEMENS功率模塊介紹：

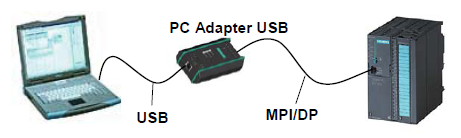

利用STARTER軟件通過PC Adapter(PROFIBUS通訊)可以調試MM4和G120變頻器，但是PC Adapter 電纜需要由MPI/DP接口提供DC 24V供電才能正常工作，MPI/DP接口見圖1。
圖1

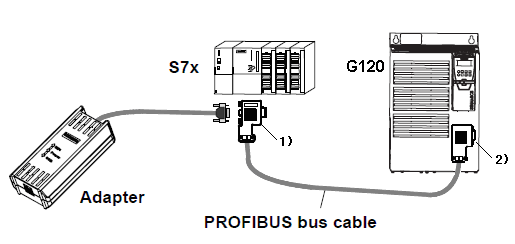

MM4系列變頻器PROFIBUS通訊模板的接口不提供DC 24V輸出，G120系列變頻器CU240S控制單元PROFIBUS接口可以提供DC 24V輸出，但是容量有限，不能支持PC Adapter 正常工作。如果將PC Adapter 直接插在變頻器的PROFIBUS接口上，STARTER軟件無法與變頻器通訊。可采用圖2所示的連接方式連接，將PC Adapter電纜接口通過帶編程口的總線連接器連接到CPU集成的DP接口上，PC Adapter就可以通過CPU集成的DP接口供電，并通過PROFIBUS電纜與變頻器通信。
圖2
1) 帶編程口的PROFIBUS總線連接器，訂貨號6ES7 972-0BB51-0XA0
2) 不帶編程口的PROFIBUS總線連接器，訂貨號6GK1 500-0FC10
注意：使用CP342-5作為主站時不支持此連接方式，該模塊 DP接口不提供DC 24V電源。
西門子MasterDrive變頻器的啟/?？刂剖峭ㄟ^控制字實現的。當其他條件都具備時，控制字第0位為1時，啟動變頻器。 這一位為0時，變頻器停止運行。
SIEMENS功率模塊需要設置如下參數：
U951.25 = 4 激活D-觸發器功能
U279.001= 0
U279.001= 526
U279.001= 18 端子X101/7 作為D-觸發器的輸入
U279.001= 0
P554.001=525 D-觸發器輸出控制變頻器的啟/停
如果用戶用一個自復位按鈕實現變頻器的啟/?？刂疲瑒t需要在變頻器中用自由功能塊實現這一功能。因為自復位按鈕給出的是脈沖信號，而自變頻器的啟動是高電平，停止是低電平，脈沖信號送到P554中是無法控制變頻器的啟/停，實現這一功能需要在變頻器中用自由功能塊中的D-觸發器。
SIEMENS功率模塊接線圖如下：
